[MAC] MacBook Air 2012 手動換硬碟

早期使用Macbook 閒置的 SD 卡來當硬碟擴充
【Baseqi】Macbook PRO/AIR/Retina 13,15鋁合金版microSD神隱轉接卡
http://www.baseqi.com/
但效果不好，時常會發生讀不到卡片的情況發生...
因為MAC使用的SSD腳位有客製化，所以市面上一般的 M.2 SSD 根本無法使用～想手動換只能考慮創創見為了MAC出的SSD 可以選擇
“創見JetDrive 系列 SSD 升級套件Macbook Air”


但價位實在太高...是M.2 SSD 的2 倍，讓我遲遲無法下手
因此上網做了不少功課，發現有掏寶跟Amazon有賣所謂的轉卡，決定手動來替 MacBook Air 2012 手動換硬碟啦～～

相關步驟如下：

1. 準備工具

部分工具如下圖所示

使用的硬碟型號

2. 開始複製系統

把 M.2 SSD 轉成 MAC 再轉成 SATA，利用MAC OS 開機USB開機（可參考網路上其他文章如何製作安裝USB），MAC開機時按著 ALT（Option）就可以選怎開機硬碟，選擇USB開機後進入磁碟管理工具，選擇映像檔回覆將系統Copy到新硬碟去～記得先格式化新硬碟～

可參考此篇文章
http://www.mobile01.com/topicdetail.php?f=481&t=2435651



3. 開始更換硬碟

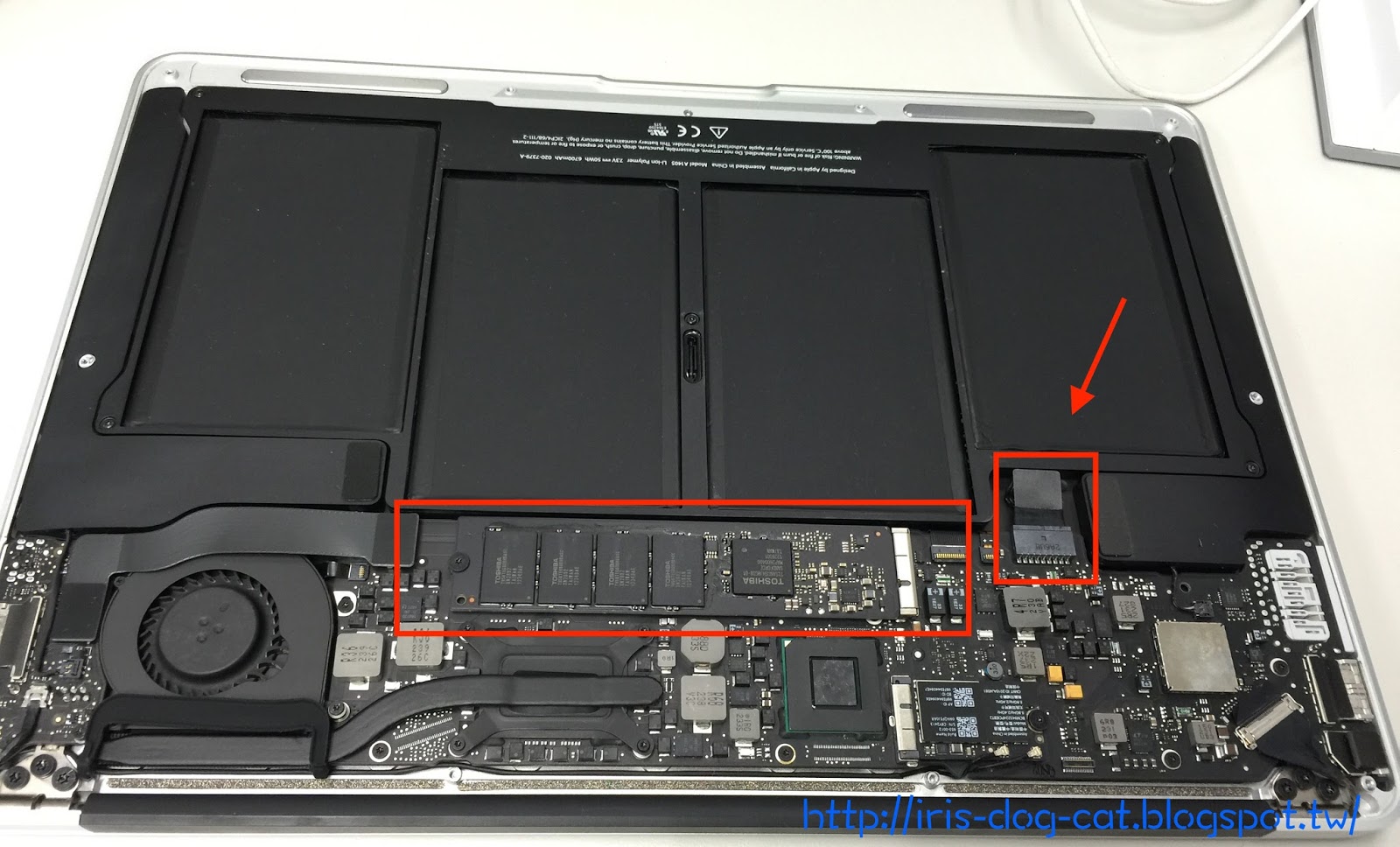

拆開機殼可以發現硬碟跟電池的電源線，避免燒壞要先將電源線拆除喔！！！


換上新硬碟


記得將電源接回～～鎖上機殼就來看成果吧～～～！！！

4. 開機看成果


本來的128G 變成 480G 了～～


再來看看“速度”的比較，左邊是本來的硬碟；右邊是新的硬碟。寫入大幅提升了，讀取也有些微的提升～


5. 系統調整

硬體部分完成後，有2個重要的部分，完成後才是整個大功告成喔～～

  • 開啟硬碟 ＴＲＩＭ功能
    一定要開啟TRIM指令，“關於這台MAC”-> “系統報告”-> “SATA”可以檢查自己的TRIM指令是否有開啟。
    原因是SSD不需磁碟重組，TRIM會幫你停止磁碟重組，還有刪除檔案時，使用tag標記避免無謂的寫入動作減少SSD壽命～

    • 開啟步驟如下：
    • sudo trimforce enable
    • 輸入密碼
    • y
    • y
    • 系統就會自動重新開機


      完成後就可以看到開啟囉～

      2021.07.30 筆記補充：後來發現買的 Kingston 並不支援開啟 TRIM，開啟後讀寫速度反而變慢，底下的 PRAM 也會將開啟的 TRIM 功能關閉。

  • 把PRAM 重置一遍
    將可以提升開機速度，不然會發現重新開機時都要等待很久！！
    接上電源，按下開機鍵，再按下 Option＋Command (⌘)＋P＋ R （PS.按下電源鍵後再按，提前按是沒有效果的，按下後會發現畫面一閃由黑又轉白，放手～就會看到蘋果啟動的LOGO了，下次開機10+左右就開機完成囉～

後記 （大功告成）：

換了新硬碟，速度變得比以前還快了～此方式比購買“創見JetDrive 系列 SSD 升級套件Macbook Air”足足省了一半的價格，不過風險要自行承擔，最好是做足了功課再來實作喔，但爽度真是大大升級啊～～～～ XD
換下來的MAC硬碟就可以看要裝到桌機當開機硬碟，還是給筆電使用～～也可以去購買外接式盒把它當成隨身硬碟使用＾＿＾



附上IFIXIT MacBook Air 13" Mid 2012 Teardown 拆解步驟



留言

  1. Unknown2016年12月22日 凌晨3:32

    請問macbook pro retina 13同樣也可以用這種方式更換硬碟嗎?

    回覆刪除
  2. Iris2017年5月16日 晚上11:08

    這我不能肯定，不同的出產年份跟型號方式都可能會不同，2014年以後的機型硬碟規格已經改變，目前沒有轉卡（2016年研究的）～只能購買專門的硬碟（價格上就非常貴了）
    拆解的方式大致上步驟會相同，但是詳細步驟最好先參考 IFIXIT 網站上的拆解方式～
    您可以先研究您的mac是否有轉卡，再來評估囉～

    回覆刪除
  3. No.42017年9月11日 清晨7:14

    請問您是用的 M.2 Kingston 480G SSD 是雙面還是單面的？ 轉接卡＋M.2 SSD高度會頂到 macbook air 的底殼嗎？

    回覆刪除
  4. Iris2017年9月11日 下午5:46

    M.2 Kingston 480G SSD 應該算雙面吧～
    http://a.ecimg.tw/items/DRAH49A9006WP57/i010003_1462964780.jpg

    轉接卡＋M.2 SSD高度非常剛剛好，感覺有碰到 macbook air 的底殼，但並不會影響macbook air 底殼的閉合～使用到現在都沒有任何問題

    回覆刪除
  5. 拉維克2017年10月18日 晚上10:10

    您好，我也是一樣型號的MBA，也想要調整一下硬碟的容量。想請教一下轉卡實在哪兒買的？您更新完之後和原裝的SSD使用上會有差異嗎?例如溫度散熱等~

    回覆刪除
  6. Iris2017年10月19日 下午5:06

    您好,
    轉卡我是在 amazon 買的，那時是請人帶回大約2~3百塊台幣（有點忘了實際金額）
    更新完了之後，硬碟速度跟原廠的比提升很多(用起來順很多)，溫度我沒注意～但我常跑耗資源的東西(EX. JAVA、Android...) 所以有時機器都很燙，我想跟是否原廠硬碟應該沒關係吧...

    回覆刪除
  7. 拉維克2017年10月19日 下午6:23

    瞭解，非常感謝啊！

    回覆刪除
  8. J.2017年11月29日 晚上11:17

    請問你換完ssd後，在使用的過程有遇過突然無畫面嗎？我換是http://24h.pchome.com.tw/prod/DRAH60-A9007NI3V?q=/S/DRAH3H 美光的轉接卡我是直接買淘寶上的回來，會有差嗎？一樣機種

    回覆刪除
    回覆
    1. Iris2018年4月12日 晚上10:56

      不好意思，現在才看到你的留言～
      因為連結失效了，不確定你買的是那一種硬碟～轉卡的部份你要確定一下你的機型版本，映像中2012年以後的機種轉卡會有差，你可以問問你的淘寶商家喔～

      刪除
  9. 裕2018年12月30日 凌晨12:30

    Hi Iris 您好
    我也是2012 air (1466)請問4個問題
    ＊裝上了之後是不是不能休眠
    ＊您使用起來會不會過熱和不穩呢
    ＊轉接卡下面這個可以嗎
    https://world.taobao.com/item/553842296749.htm?spm=a21wu.10013406-tw.0.0.b4bf57542O4ITi
    ＊M2 WD 藍標SSD 500GB M.2 2280 SATA 3D NAND固態硬碟 可以嗎
    https://tw.buy.yahoo.com/gdsale/WD-%E8%97%8D%E6%A8%99SSD-500GB-M-2-2280-S-7354763.html?gg=0&co_servername=GUSC_181207&gclid=CjwKCAiA9qHhBRB2EiwA7poaeC0seXW7XC65yf1Ol8s07QZSIdgroKScdeRHiVDYOmz9Qd8Rk9GUsxoCIYYQAvD_BwE&gclsrc=aw.ds

    感激不盡

    回覆刪除
    回覆
    1. Iris2019年1月1日 下午5:09

      您好，關於您的問題
      ＊裝上了之後是不是不能休眠
      不會，還是可以休眠
      ＊您使用起來會不會過熱和不穩呢
      不會，使用起來跟本來的硬碟一樣，但操作速度變快了
      ＊轉接卡下面這個可以嗎
      不可以，網站上已經有說這是for 2013 後的 mac，你是2012的
      ＊M2 WD 藍標SSD 500GB M.2 2280 SATA 3D NAND固態硬碟 可以嗎
      可以
      上述回答希望對您有幫助囉

      刪除
  10. chiifon2019年1月14日 清晨7:45

    請問您目前使用什麼系統?10.13嗎?
    有可以轉換到APFS格式嗎?
    最新的10.14/Mojave也行嗎?
    謝謝!

    回覆刪除
    回覆
    1. Iris2019年1月14日 下午4:54

      目前可以使用最新的 10.14/Mojave 沒問題喔～我有升級～
      轉換到APFS格式嗎～可以的

      刪除
  11. Unknown2019年3月7日 清晨6:53

    目前 M.2 2280 PCIE 規格的SSD 可以透過轉接卡使用嗎？
    還是一定要買 M.2 2280 SATA 規格的SSD配轉接卡才有用？

    回覆刪除
    回覆
    1. Iris2019年3月7日 下午4:40

      你要看你買的轉接卡說明囉～我當初買的轉卡沒有支援 PCIE 規格的規格～

      刪除
  12. Unknown2019年3月7日 清晨6:55

    1.https://shopee.tw/%E5%85%A8%E6%96%B0-%E5%90%AB%E7%A8%85-%E4%BB%A3%E7%90%86%E5%95%86%E7%9B%92%E8%A3%9D-%E5%89%B5%E8%A6%8B-MTE110S-512GB-%E5%9B%BA%E6%85%8B%E7%A1%AC%E7%A2%9F-M.2-2280-PCIe-512G-SSD-i.20285660.1734266037

    2.https://shopee.tw/product/20285660/1168364387/

    請問 1還是2 的款式搭配轉接卡才能對應 2012 macbook air

    回覆刪除
    回覆
    1. Iris2019年3月7日 下午4:41

      要看你買的轉接卡要求比較準～

      刪除
  13. luyaochu2019年5月4日 晚上11:46

    作者已經移除這則留言。

    回覆刪除
    回覆
    1. Iris2019年5月5日 下午5:59

      Hi~您好，
      不好意思，假日比較忙今日才看到訊息，您留 email 好了～我再mail您，不過也不確定您問的問題幫不幫的上忙～

      刪除
    2. luyaochu2019年5月5日 晚上8:34

      luyaochu@gmail.com 謝謝版大

      刪除
  14. Unknown2019年12月7日 凌晨3:02

    您好，我更換了創見的Jet Drive850硬碟給我的MAC BOOK AIR 2013 MID，但是我在用bootcamp 裝win10 或win7都分割完硬碟後，重開要進入安裝程式就黑畫面，非常困擾，不知道要怎麼樣才能安裝成功雙系統，不知道板大是否有裝雙系統的問題呢？

    回覆刪除
    回覆
    1. Iris2020年5月11日 下午5:37

      雙系統我沒裝在這台上過，所以也沒法給你任何建議><

      刪除
  15. wen76543212020年5月9日 晚上8:26

    謝謝你的這篇
    我買了金士頓 Kingston SSDNow A400 480GB (M.2 2280) SATA-3 固態硬碟 (SA400M8/480G)
    應該可以
    時隔四年價錢差很多，還送不實用的背包
    https://shopping.udn.com/mall/cus/cat/Cc1c02.do?dc_cateid_0=E_010_015_005&dc_cargxuid_0=U010732500&kdid=ERTrackOrd，

    回覆刪除
    回覆
    1. Iris2020年5月11日 下午5:38

      哈，隔了四年價錢真的差好多阿～～～
      恭喜，順利安裝成功
      速度的提昇應該可以很有感 XD

      刪除
    2. man2020年10月22日 上午8:45

      請問若用Kingston SSDNow A400 480GB (M.2 2280) SATA-3 固態硬碟 的話要用哪兩支轉接卡?

      刪除
    3. Iris2020年10月22日 下午5:56

      現在蝦皮上很多商家再賣轉卡，我建議你可以先上蝦皮上網挑你要買的轉接卡，直接詢問商家你的電腦型號和買的硬碟是否支援，這樣最快喔～～
      另外如果換下來的SSD沒有要當隨身碟使用，可以少買一張轉卡～～

      刪除
  16. man2020年10月21日 上午9:11

    請問kingston a2000適用這種轉接卡嗎?我的筆電為mac air 2012

    回覆刪除
    回覆
    1. Iris2020年10月22日 凌晨1:45

      金士頓 A2000 500G NVMe PCIe
      這要你看買的轉卡是否可以使用NVMe PCIe 這規格～另外 mac air 2012 也無法跑到 NVMe PCIe 的速度

      刪除
  17. man2020年11月27日 清晨7:52

    請問格式要選哪一種?
    APFS or MAC OS???
    還有架構要選哪一種?
    guid
    主開機
    apple分割?

    回覆刪除
  18. man2020年11月28日 凌晨12:21

    我用成功了，感謝

    回覆刪除
    回覆
    1. Iris2020年11月29日 下午5:02

      不好意思，我假日沒用電腦沒看到你的留言，不過恭喜你成功囉～～速度應該有明顯的提昇吧^^
      後來你是用怎樣的轉接卡跟硬碟呢～～

      刪除
